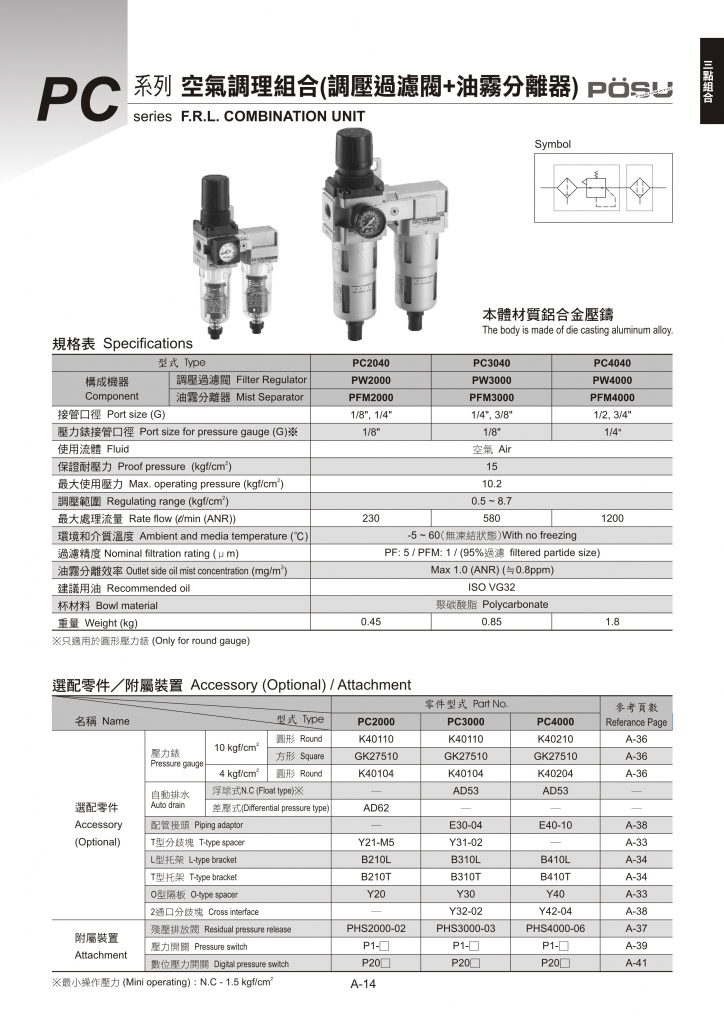

| 型式 | PC2040 | PC3040 | PC4040 | |
|---|---|---|---|---|
| 構成機器 | 調壓過濾閥 | PW2000 | PW3000 | PW4000 |
| 油霧分離器 | PFM2000 | PFM3000 | PFM4000 | |
| 接管口徑?(G) | 1/8″, 1/4″ | 1/4″, 3/8″ | 1/2, 3/4″ | |
| 壓力錶接管口徑?(G)※ | 1/8″ | 1/8″ | 1/4 “ | |
| 使用流體 | 空氣 | |||
| 保證耐壓力?(kgf/cm2 ) | 15 | |||
| 最大使用壓力?(kgf/cm2 ) | 10.2 | |||
| 調壓範圍?(kgf/cm2 ) | 0.5 ~ 8.7 | |||
| 最大處理流量?(l/min (ANR)) | 230 | 580 | 1200 | |
| 環境和介質溫度?( °C ) | -5 ~ 60 無凍結狀態 | |||
| 過濾精度?( μm) | PF:5 /PFM:1/ (95%?過濾) | |||
| 油霧分離效率?(mg/m3) | Max 1.0 (ANR ) (≒0.8ppm) | |||
| 建議用油 | ISO VG32 | |||
| 杯材料 | 聚碳酸脂 | |||
| 重量?(kg) | 0.45 | 0.85 | 1.8 | |
※ 只適用於圓形壓力錶
| 名稱 / 型式 | 零件型式 |
參考頁數
|
|||||
|---|---|---|---|---|---|---|---|
| PC2000 | PC3000 | PC4000 | |||||
| 選配零件 |
壓力錶 |
10 kgf/cm 2 |
圓形 | K40110 | K40 110 | K40210 | A-36 |
| 方形 | GK27510 | GK27510 | GK27510 | A-36 | |||
|
4 kgf/cm2
|
圓形 | K40104 | K40104 | K40204 | A-36 | ||
| 自動排水 | 浮球式N.C?※ | ─ | AD53 | AD53 | ─ | ||
| 差壓式 |
AD62
|
─
|
─
|
─
|
|||
| 配管接頭 |
─
|
E30-04 | E40-10 |
A-38
|
|||
| T型分歧塊 |
Y21-M5
|
Y31-02 | ─ |
A-33
|
|||
| L型托架 |
B210L
|
B310L | B410L |
A-34
|
|||
| T型托架 |
B210T
|
B310T | B410T |
A-34
|
|||
| O型隔板 |
Y20
|
Y30 | Y40 |
A-33
|
|||
| 2通口分歧塊 |
─
|
Y32-02 | Y42-04 |
A-38
|
|||
| 附屬裝置 | 殘壓排放閥 |
RHS2000-02
|
PHS3000-03 | PHS4000-06 |
A-37
|
||
| 壓力開關 |
P1- □
|
P1- □
|
P1- □
|
A-39
|
|||
| 數位壓力開關 |
P20□
|
P20□ | P20□ |
A-41
|
|||
※ 最小操作壓力: N.C-1.5 kgf/cm2
