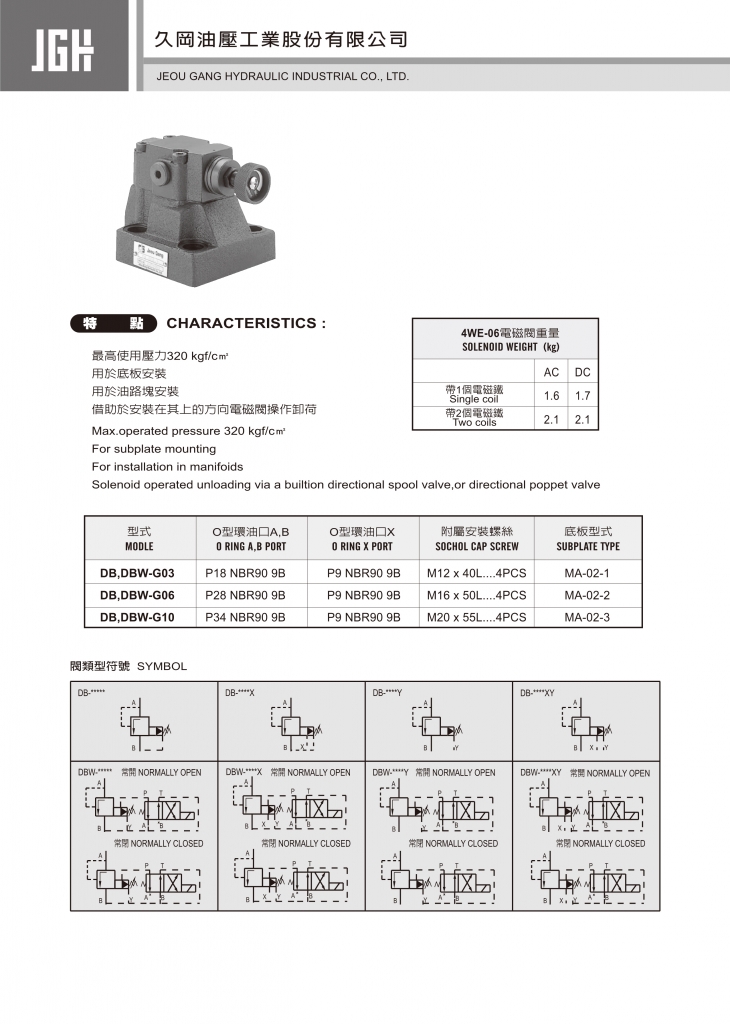

| 型式 | 4WE-06電磁閥重量 | |
|---|---|---|
| AC | DC | |
| 帶1個電磁鐵 | 1.6 | 1.7 |
| 帶2個電磁鐵 | 2.1 | 2.1 |
- 最高使用壓力 320 kgf/cm2
- 用於底板安裝
- 用於油路塊安裝
- 借助於安裝在其上的方向電磁閥操作卸荷
| 型式 | O型環油口A,B | O型環油口X | 附屬安裝螺絲 | 底板型式 |
|---|---|---|---|---|
| DB,DBW-G03 | P18 NBR90 9B | P9 NBR90 9B | M12 x 40L…4PCS | MA-02-1 |
| DB,DBW-G06 | P2B NBR90 9B | P9 NBR90 9B | M16 x 50L…4PCS | MA-02-2 |
| DB,DBW-G10 | P34 NBR90 9B | P9 NBR90 9B | M20 x 55L…4PCS | MA-02-3 |
規格說明
| 型式 | 最高使用壓力 kgf/cm2 |
壓力調整範圍 kgf/cm2 |
最大流量 l/min |
Y口容許背壓 kgf/cm2 |
重量(不含電磁閥) kg |
||
|---|---|---|---|---|---|---|---|
| DB-G03 | DBW-G03 | 320 |
1 :?7-70
2 :?7-140 3 :?7-320 |
100 | 160 | 3.5 | 3.4 |
| DB-G06 | DBW-G06 | 200 | 160 | 4.5 | 4.4 | ||
| DB-G010 | DBW-G10 | 400 | 160 | 6.0 | 5.9 | ||
JGH電磁控制溢流閥常規型號參考:DB-G03-A-1 , DB-G03-A-2 , DB-G03-A-3 , DB-G03-B-1 , DB-G03-B-2 , DB-G03-B-3 , DB-G03-E-1 , DB-G03-E-2 , DB-G03-E-3 , DB-G06-A-1 , DB-G06-A-2 , DB-G06-A-3 , DB-G06-B-1 , DB-G06-B-2 , DB-G06-B-3 , DB-G06-E-1 , DB-G06-E-2 , DB-G06-E-3 , DB-G10-A-1 , DB-G10-A-2 , DB-G10-A-3 , DB-G10-B-1 , DB-G10-B-2 , DB-G10-B-3 , DB-G10-E-1 , DB-G10-E-2 , DB-G10-E-3 , DBW-G03-A-1 , DBW-G03-A-2 , DBW-G03-A-3 , DBW-G03-B-1 , DBW-G03-B-2 , DBW-G03-B-3 , DBW-G03-E-1 , DBW-G03-E-2 , DBW-G03-E-3 , DBW-G06-A-1 , DBW-G06-A-2 , DBW-G06-A-3 , DBW-G06-B-1 , DBW-G06-B-2 , DBW-G06-B-3 , DBW-G06-E-1 , DBW-G06-E-2 , DBW-G06-E-3 , DBW-G10-A-1 , DBW-G10-A-2 , DBW-G10-A-3 , DBW-G10-B-1 , DBW-G10-B-2 , DBW-G10-B-3 , DBW-G10-E-1 , DBW-G10-E-2 , DBW-G10-E-3
